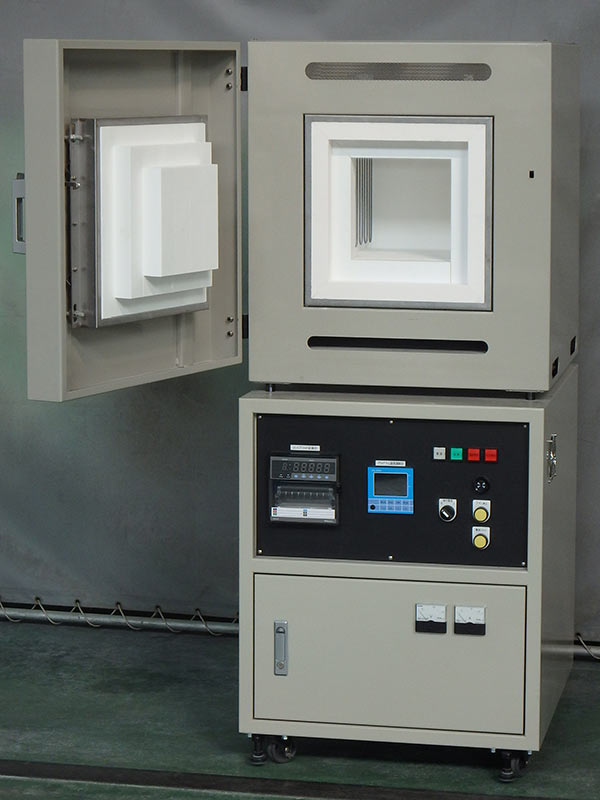

横扉式超高温電気炉

型式名	HR-20型
形式	前扉開閉式電気炉
電気容量	単相200V 7.2kW
炉口寸法	W210 × H210 mm
有効寸法	W200 × D200 × H200 mm
炉内寸法(壁/壁)	W270 × D270 × H240 mm
炉外寸法	W640 × D755 × H1,500 mm
発熱体	二珪化モリブデン1800　10本
炉材	1700ボード内張り
温度	常用1,600℃・最高1,650℃
雰囲気	大気
温度制御	P.I.D.プログラム温度制御方式
取付機器	・プログラム温度指示調節計　１台 　TTK-3P9X（東邦電子） ・ハイブリッド記録計　１台 　RM1006C（大倉電気） ・サイリスタユニット　１台 　XP1-20050（東洋電機） ・オートブレーカ　１台 　BW63EAG-2P（富士電機） ・電磁接触器　１台 　SC-N1（富士電機） ・シーケンサ　１台 　FX1S-20MR（三菱電機） ・警報ブザー　１台 ・電圧計、電流計　各１台 ・熱電対　JIS B　１本 ・炉体下部組込型制御盤　１面
付属	・アルミナ炉床板　１枚
警報	温度異常 サイリスタ異常
