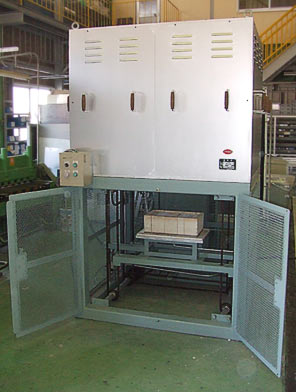

中古炉 炉床昇降式電気炉

形式 炉床昇降式電気炉
電気容量 三相200V 30kW
炉内寸法 W750 × D580 × H560 mm
マッフル内寸法 W490 × D290 × H480 mm
炉口寸法 W430 × D230 mm
炉外寸法 W1,400 × D1,725 × H2,330 mm
昇降装置 電気モーター
積載重量 80kg可
炉材 レンガ内張り
発熱体 SIC 16本
温度 常用1,350℃、最高1,400℃(マッフル取り外しの場合)
雰囲気 大気(クリーンエアー導入可)
温度制御 上下2ゾーンP.I.D.プログラム温度制御方式
炉床下降による強制冷却
取付機器 ・プログラム温度指示調節計 1台
 PCD-33A(神港テクノス)
・リモート温度指示調節計 1台
 JCR-33A(神港テクノス)
・過昇温計 1台
 ダイアラパック(山武)
・温度記録計 1台
 EH126-03(チノー)
・炉床下降タイマー 1台
 H5CX(オムロン)
・サイリスタユニット 2台
 RPGE2150(富士電機)
・シーケンサ 1台
 FX3G-40MR(三菱電機)
・ノーヒューズブレーカー 1台
 EA203A(富士電機)
・タップトランス 2台
 19.55KVA
・電圧計、電流計 各2台
・熱電対 JIS R 3本
・自立型制御盤 1面
警報 過昇温
漏電
サイリスタヒューズ断線
冷却水
改修内容 ・内張りレンガ一部積み直し
・各部点検
・取替部品 動作確認
 ヒーター
 プログラム温調計、リモート温調計、タイマー、
  シーケンサ、フローセンサー 各1台
