横扉式電気炉LKシリーズ

横扉式電気炉LKシリーズ

横扉式電気炉LK-8型
写真:LK-5型(バーナー付)

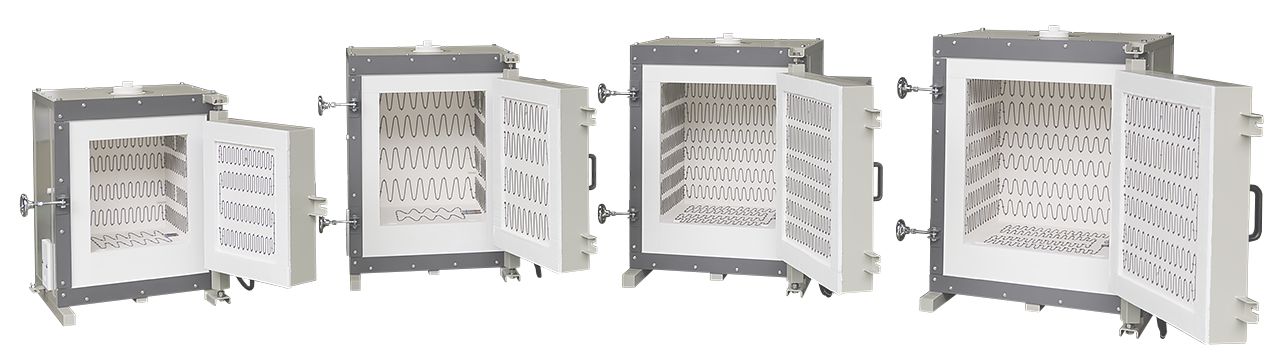

ヒーターは、ムダの無いウェーブ方式

変形が少なく、高い熱効率の省エネヒーター
そして、交換も容易です

高断熱セラミックファイバー内張り仕様

レンガ仕様と比較して、軽量且つ高い断熱性なのと同時に
より短い時間で焼き上げる事ができます

炉材交換が容易 そしてメンテナンス性の優れた構造です
ですから長くお使いいただける電気炉です

マイコン制御で操作が簡単

2パターン×8ステップ仕様
オリジナルプログラムも簡単に入力できます

還元焼成に対応

標準で酸化・還元焼成が可能な構造に対応※1
なので、ご購入後でもバーナーを追加するだけで還元焼成が可能です

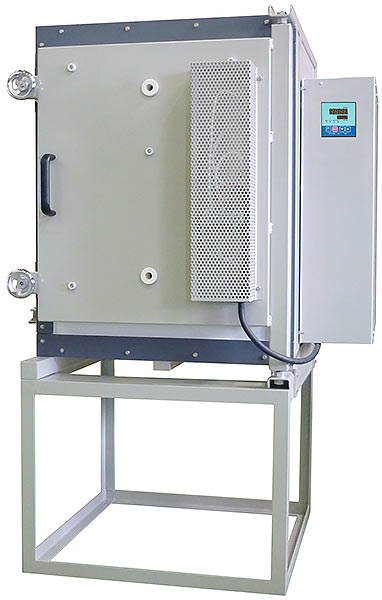

横扉式電気炉LK-8型

使いやすい高さを自由にオーダー(オプション)

架台付きモデルは、使いやすい高さに合わせて、架台サイズをご注文時にご指定することができます※2
そして、窯詰め道具を収納する仕切りのご要望にもお応えしますので、1度ご相談ください

※1 還元用バーナーは、標準モデルではオプションになります
※2 架台オプションの高さご指定の無い場合は、H1500 mm(架台含む)となります

・複数台ご購入のご相談も受け付けております。

■LKシリーズの主な仕様

型式 LK-5型 LK-6型 LK-8型 LK-10型
電気容量 単相200V
4kW 20A
単相200V
6kW 30A
単相200V
8kW 40A
三相200V
8kW 24A
単相200V
10kW 50A
三相200V
10kW 29A
炉内寸法 W350×D350×H450 mm W400×D400×H450 mm W450×D450×H500 mm W500×D500×H600 mm
本体寸法 W810×D700×H815 mm W860×D750×H875 mm W910×D800×H935 mm W960×D850×H1,035 mm
使用棚板 300×300 mm 1枚敷 350×350 mm 1枚敷 380×380 mm 1枚敷 450×450 mm 1枚敷
重量 約 155 kg 約 190 kg 約 235 kg 約 310 kg
ヒーター ウェーブ式
温度 最高1,300℃
雰囲気 ガスバーナー(別売)併用による還元又は酸化
温度制御 プログラム温度制御方式(2パターン×8ステップ)
付属 棚板、支柱 一式

<<仕様変更のお知らせ>>
構造見直しにより、本体寸法が変更になりました。
製品の外観・仕様は、改良のため予告なく変更することがあります。

■オプション

  • ヒーターAPM(PMD)仕様
     長寿命タイプのヒーターを取り付ける事ができます。
  • プログラムパターン数増設
     1.8パターン×8ステップ仕様(最大15パターン又は64ステップ可)
     2.40パターン×19ステップ仕様
  • 自動排気蓋

    電動ウインチ

    排気ブタの開閉をマイコン制御と連動させることが出来ます。
    (通常仕様は排気栓となります)

  • 還元焼成自動点火・消化装置取付
  • 架台(オーダーメイド可)

    架台付きモデルは作業性に合わせて、高さをご指定することができます。
    また、仕切り棚につきましてもご相談ください。

  • キャスター取付

    架台に移動用キャスターを取り付ける事もできます。(架台なしモデルもご相談ください。)

※画像は特定機種のものを、全機種に共用しています。
