撹拌式加熱炉
＜お知らせ＞販売可能になりました。
 |

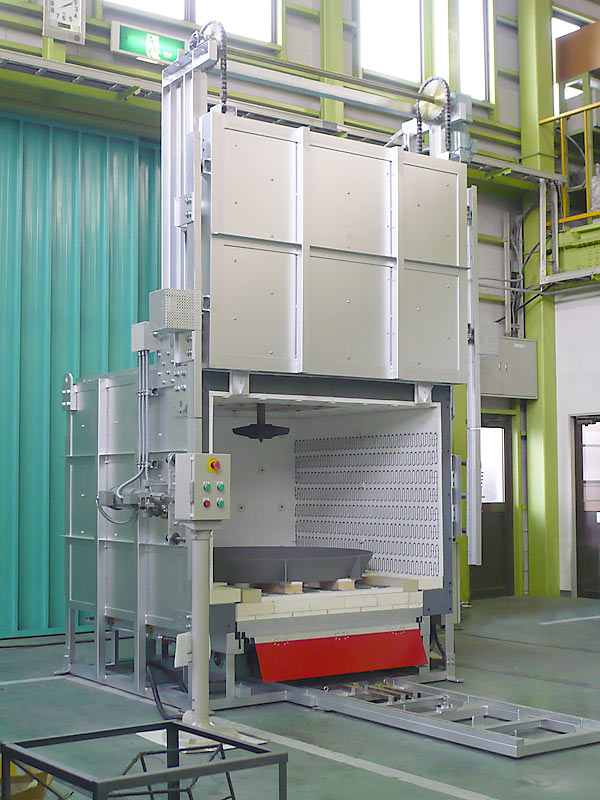

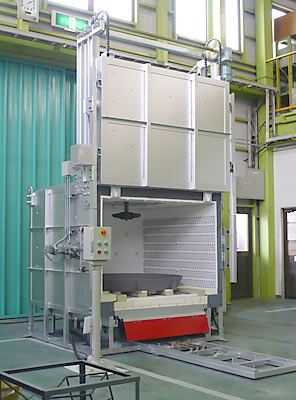

１．装置概要 | 本装置は、扉開閉を電動による上下スライド方式にて行う台車式バッチ炉で、最高温度は４００℃の仕様です。 炉内雰囲気を天井に設置したファンで撹拌することにより、炉内雰囲気の均一化とワーク昇温速度の向上を図っています。 また台車移動は搭載したモーターで行い移動速度は約４ｍ／分です。 |
|---|---|---|
| ２．設備用途 | 金型や鋳型の予熱、焼バメ、アルミ合金等のアニール、乾燥など | |
| ３．装置構成 | 本装置は下記の通りに構成されています。 １）電気炉本体 ２）自動制御装置 |
| 型式 | 攪拌式加熱炉 |
|---|---|
| 電気容量 | 三相200V 50kW |
| 炉内寸法 | W1,560×D1,480D×H1,000 mm |
| 扉開閉 | 電動による上下スライド式 扉落下防止安全装置は自動ストッパー差込方式 |
| 扉開閉速度 | 2.5 m／分程度 |
| 扉開閉モーター | 0.1kW |
| 扉圧着 | 自動クランプ式 |
| ワーク | 台車上に最大2,000 kg程度 |
| 台車移動速度 | 4m／分程度 |
| 断熱材 | セラミックプレスボード内張り |
| 発熱体 | 金属ヒーター波形加工品 |
| 発熱体取付部位 | 側面左右２面、底面 |
| 温度 | 最高 400℃ |
| 昇温 | 常温より400℃まで２時間程度（空炉） |
| 雰囲気 | 大気 |
| 塗装色 | 耐熱シルバー |
| 4-2.自動制御装置 | |
| 温度制御 | 上、中、下ヒーター別３ゾーン P.I.D.プログラム温度制御方式 |
| 主要取付機器 | プログラム調節計 １台 ＰＣＤ−３３Ａ（神港テクノス） リモート温調計 ２台 ＪＣＲ−３３Ａ（神港テクノス） タイマー １台 Ｈ５ＣＸ−１１Ｓ（オムロン） ソリッドステートコンタクタ ３台 ＳＳ１００１（富士電機） 漏電遮断機 １台 ＥＧ２０３Ｃ １７５Ａ 100／200／500切替（富士電機） シーケンサ １台 ＦＸ２Ｎ−１２８ＭＴ（三菱電機） 電力モニター ＭＥ１１０ＮＳＲ−Ｂ Ｂ−ＮＥＴ伝送（三菱電機） 電磁接触器 １台 ＳＣ−Ｎ７（富士電機） 熱電対 ３本 Ｋシース 自立型制御盤 １面 W900×D350×H1,950 mm 塗 装 色 ５Ｙ７／１（ベージュ） |
